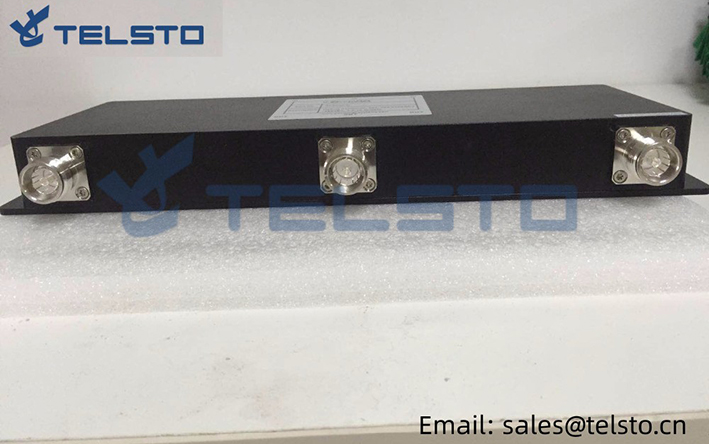

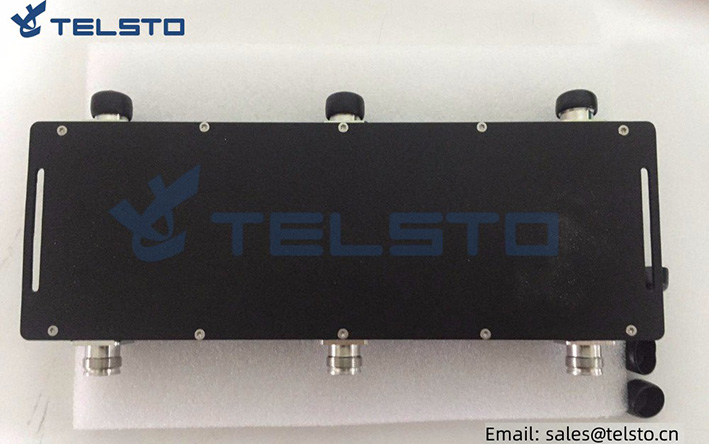

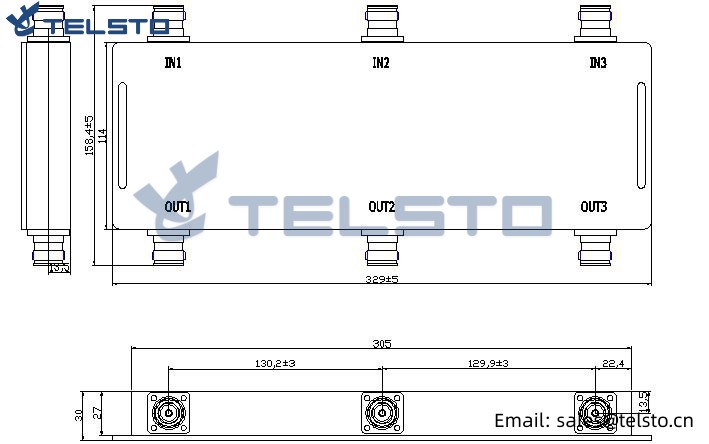

Hibriede kombinator 3 × 3
Funksies
◆ Wye frekwensieband 698-4000MHz
◆ 2G/3G/4G/LTE/5G Dekking
◆ Lae passiewe inter-modulasie
◆ Lae VSWR en invoegverlies
◆ Hoë isolasie, binne en buite, IP65
◆ Word gebruik vir oplossings vir inbou
| Elektriese eienskappe | |
| Eienskappe Impedansie | 50 ohm |
| Frekwensiegebied | 698-2690 MHz |
| Maksimum kragvermoë | 200W |
| Isolasie | ≥20dB |
| VSWR | ≤1.25 |
| IMD3, dbc@+43dbmx2 | ≤-155 |
| Connector tipe | Din-vrou |
| Hoeveelheid verbindings | 6 |
| Bedryfstemperatuur | -30-+55 ℃ |
| Aansoeke | IP65 |
Installasie -instruksies van n of 7 /16 of 4310 1/2 ″ super buigsame kabel
Struktuur van die aansluiting: (Fig1)
A. Voorste neut
B. rugmoer
C. Pakking
Stroopafmetings is soos getoon deur diagram (Fig2), moet aandag geskenk word terwyl dit gestroop word:
1. Die eindoppervlak van die binneste geleier moet afgekap word.
2. Verwyder onsuiwerhede soos koperskaal en grawe op die eindoppervlak van die kabel.
Stel die seëlgedeelte saam: Skroef die seëlgedeelte langs die buitenste geleier van die kabel vas soos getoon deur die diagram (Fig3).
Die agterste moer (Fig3) saamstel.
Kombineer die voorste en agterste moer deur skroef soos getoon deur diagram (Fig.
1. Smeer 'n laag smeervet op die O-ring voordat u dit skroef.
2. Hou die agterste moer en die kabel roerloos, skroef die hoofskulpliggaam op die agterste dop. Skroef die hoofskulpliggaam van die agterste skulpliggaam af met 'n aapmoersleutel. Samestelling is klaar.
